  紙漿泵廠家程躍泵業為你分析，每臺離心泵在泵殼上都釘有一塊銘牌，上面列出泵的型號及六個性能參數的具體數值.銘牌上所列的數值并不是說水泵只能在這種流量、揚程、功率和效率等條件下工作。銘牌數據只反映該水泵的設計數據，也即在該泵運行效率高時的性能參數。實際上每臺泵有一個額定轉速.在這個轉速下，隨著泵的工作條件的不同，其Q, H, N,，及Hs(或Hsv )都可以變化，而且它們之間互相聯系。其中一個改變其他各個參數也相應改變。一般在額定轉速，n=c下，以流量為自變貧，則存在下列關系:

                    H=f(Q)    N=F(Q)  Hs=O(Q)

    把這些關系用曲線表示，稱為離心泵的特性曲線。到目前為止還不能用理論方法準確的作出這些特性曲線，只能通過性能試驗測定。特性曲線一般由水泵廠提供。

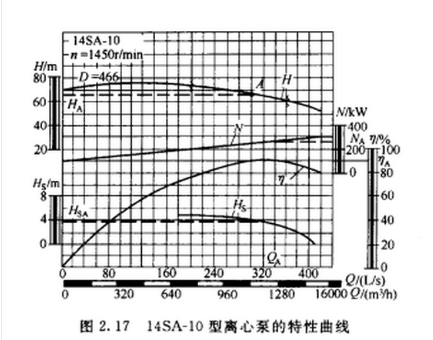

    在以11為縱坐標Q為橫坐標的圖上作出Q-H特性曲線，表示揚程和流量之間的關系。如圖2.17所示為14SA-10型離心泵的特性曲線。其中Q-H是一條下降的曲線，說明隨著揚程的減小，流橄將增加，這是一般離心泵的普追規律，但不同的離心泵的Q-H曲線的形狀和斜率是不同的。

    綜上所述，在一定轉速下離心泵性能可以用四條特性曲線來描述，為了使用方便，水泵廠往往把它們畫在一張圖上，如圖2. 17所示的四條曲線。特性曲線反映了離心泵的流童，揚程、功率、效率和允許吸上真空高度可以在相當廣闊的范圍內變化，但不要以為只要在這臺泵的特性范圍之內，就可以使用這臺泵去運行。有時這樣會在經濟上造成很大浪費，例如圖2. 17所示的泵特性表明其流量范圍為0到400L/s以上，但如在801./s流盤和73m揚程下工作.其效率僅38%，會浪費大量能量。而當它在240 I,/s流量和70m揚程下工作，效率可達83%。此外經常在低效率下運行還會引起水泵零件過早磨損。這是因?yàn)槲佇伪脷な前丛O(shè)計流量下等流速設計的。當在設計流童下運行時，蝸殼內液體流動和液體流出葉輪速度荃本一致。當運行流童小于設計址時，蝸室內流速減慢，但從葉輪出口速度三角形看.由于流量等于液流絕/對流速徑向分速Q(mào)，與葉輪出口面積F:的乘積，即QT = Qt凡，當流效小時C2,減小變?yōu)镃zr，因而a2減小變?yōu)閍2 ,  C2反而變大變?yōu)镃,2，方向也發生變化(見圖2.18)。因而葉輪中流出的液流不能平順地與蝸殼中液流匯合，而產生撞擊，把一部分動能傳給蝸室內液體，使其壓頭增高。在液體從蝸殼前端(隔舌)到蝸殼出口流動過程中不斷受到撞擊增加壓力，使蝸殼中壓力分布不勻，形成作用在葉輪上的徑向力。

特性曲線

    在以N為縱坐標O為橫坐標的圖上作出Q一N特性曲線，表示軸功率和流量之間的關系，圖2.17中一般的QN曲線是一條上升的曲線，隨著Q變大，N將增加，當流量為0時，N小但不是0，這時N消耗在機械摩擦輪盤的水力摩擦阻力上，使水的溫度上升。在實際運行時，為了防止電動機的啟動電流太大，應先把水泵出水管上閘閥關閉，然后啟動，這時流It為0，消耗功率小。等電動機轉速正常后，再逐步開啟出水管閘閥，直到所需流量

    在以n為縱坐標Q為橫坐標的圖上，作出Q-i特性曲線，表示效率和流數的關系，如圖2. 17所示。它是一條兩邊低中間高的曲線。相應于效率高即銘牌效率的流盈是離心泵的設計流童，也即銘牌上的流量值;相應于設計流量下的揚程稱為設計揚程，即銘牌上的揚程值。相應于設計流量下的軸功率稱為設計功率.即銘牌上的功率值。因此離心泵銘牌上的性能參數值只標明效率高下的性能，而不是它的全部性能.只有特性曲線才能反映在一定轉速下的全部工作性能.

    在以Hs(或Nsv)為縱坐標以Q為橫坐標的圖上，作出Q-Hs特性曲線(或奮Nsv特性曲線)，表示允許吸上真空高度(或汽蝕余段)與流徽的關系。關于這一曲線將在后邊詳細討論。
