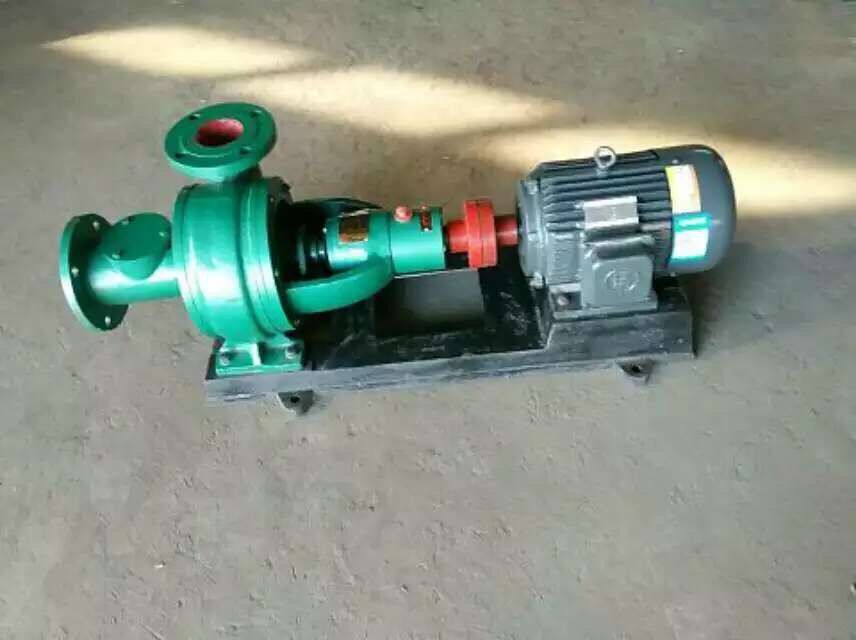

紙漿泵泵體和泵蓋
發布時間：2023-04-21 點擊量：33
紙漿泵泵體由吸水室和壓水室兩大部分組成。在吸水室的進口和壓水室的出口分別是水泵進口法蘭和出口法蘭，用以連接進水管和出水管。在進口法蘭和出口法蘭上經常設有小孔，分別用以安裝真空表和壓力表.吸水室一般是一段逐漸收縮的錐形短管或等徑直管，其作用是將水流引人葉輪，并向葉輪提供所需要的流態。錐管內常有一隔板，用以避免水流在進人葉輪前產生預旋。壓水室的作用是收集葉輪流出的液體，并將液流引向出口。壓水室的外形很像蝸牛殼，俗稱蝸殼，葉輪就包在蝸殼里.
泵體的頂部設有排氣孔(灌水孔)，用以抽真空或灌水。在殼體的底部設有一放水孔，平時用方頭螺栓塞住，停機后用來放空泵體內積水，防止泵內零件銹蝕和冬季結冰凍壞泵體。泵體由鑄鐵或鑄鋼等材料制造，其內表面要求光滑，以減小水力損失。
紙漿泵泵蓋用螺栓和泵體相連，其中部有膛孔，構成填料箱(涵)，箱中加塞填料，或采用機械密封等形式，以防空氣或水從軸和泵蓋之間的縫隙進人或流出。
